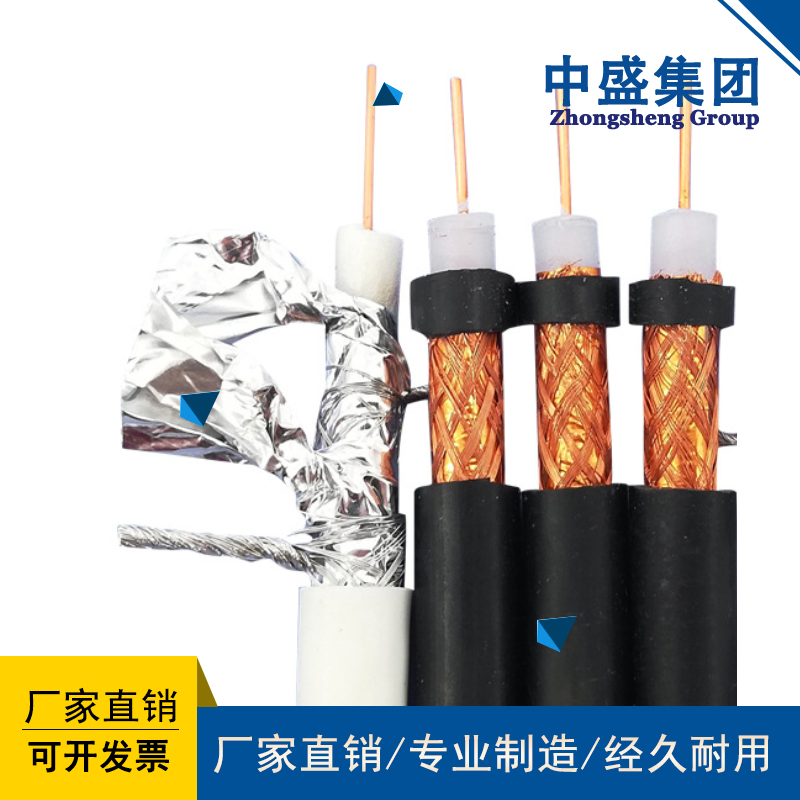

中盛视频电缆视频线同轴实芯PE电缆SYV-50-17-41

SYV系列实心聚乙烯绝缘射频同轴电缆用途：适用于无线电通信和采用类似技术的电子装置使用湿度：-40℃－70℃参考标准号：GB／T14864－1993等结构数据及主要性能型号内导体根数／直径mm

电话：0550-7855886
传真：0550-7855885
邮件：zsdqjt@163.com

产品说明

SYV系列实心聚乙烯绝缘射频同轴电缆

用途：适用于无线电通信和采用类似技术的电子装置
使用湿度：-40℃－70℃
参考标准号：GB／T14864－1993等
结构数据及主要性能
型号内导体根数／直径mm 绝缘外径mm 电缆外径mm 标称衰减200MHZ dB/m 标称特性阻抗Ω 试验电压k 包装长度
SYV-50-2-1 7/0.15 1.5±0.10 2.8±0.2 0.45 50±2 2
SYV-50-2-41 1/0.68 2.2±1.10 4.0±0.2 0.31 3
SYV-50-3-1 7/0.32 2.95±0.13 5.0±0.2 0.24 4
SYV-50-3-3 1/0.9 2.95±0.13 5.0±0.2 0.22 4
SYV-50-5-1 1/1.37 4.6±0.2 7.1±0.3 0.18 6.5
SYV-50-7 7/0.76 7.3±0.25 10.2±0.3 0.11 10
SYV-50-9 7/0.95 9.0±0.3 12.4±0.4 0.095 12
SYV-50-12 7/1.15 11.5±0.30 15±0.4 0.08 15
SYV-75-2 7/0.08 1.5±0.10 2.9±0.2 0.38 75±3 1.5
SYV-75-3-1 1/0.51 3.0±0.15 5.0±0.2 0.28 2
SYV-75-3-2 7/0.17 3.0±0.15 5.0±0.2 0.28 2
SYV-75-4-1 1/0.59 3.7±0.13 6.0±0.2 0.22 4
SYV-75-4-2 7/0.21 3.7±0.13 6.0±0.2 0.22 4
SYV-75-5-1 1/0.75 4.6±0.2 7.1±0.2 0.16 5.5
SYV-75-5-2 7/0.26 4.6±0.2 7.1±0.2 0.19 5.5
SYV-75-7 7/0.4 7.25±0.25 10.3±0.3 0.12 8
SYV-75-9 1/1.37 9.0±0.25 12.4±0.4 0.088 10
SYV-75-12 7/0.64 11.5±0.3 15±0.4 0.08 12.5

SYV50-17-41射频同轴电缆

实芯聚乙烯绝缘射频电缆：适用于无线电通讯广播设备和有关无线电电子设备中传输射频信号。
生产执行标准 GB/T14864-93
型号编制及字母代号含义

射频同轴电缆………………………………………….S

射频对称电缆………………………………………….SE

铜导体………………………………………………….T

聚乙烯实芯…………………………………………….Y

聚氯乙烯护套………………………………………….V

三、使用条件

使用温度：-30℃~70℃。

相对湿度：当温度为40±2℃时，达98%，安装敷设温度不低于-15℃。

允许zui小弯曲半径：室内使用时不少于5倍电缆外径，室外使用不小于10倍电缆外径。

四、型号及名称

型号	名称
SYV	实芯聚乙烯绝缘、聚氯乙烯护套同轴射频电缆

五、结构尺寸

型号规格	内导体mm	绝缘外径mm	外导体直径mm			护套外径mm		绝缘电阻 MΩ.km		200MHz下衰减dB/m
型号规格	根数/直径*	绝缘外径mm	内层	外层	单线直径	护套外径mm		绝缘电阻 MΩ.km		200MHz下衰减dB/m
SYV-50-2-1	7/0.16	1.50±0.10	软铜线	/	0.10±0. 01	2.8±0.2		≥5000		≤0.45
SYV-50-2-7	7/0.16	1.50±0.10		/	0.10±0. 01	2.8±0.2				≤0.45
SYV-50-2-8	7/0.16	1.50±0.10		/	0.10±0. 01	2.8±0.2				≤0.45
SYV-50-2-41	1/0.68	2.20±0.10		/	0.14±0. 01	4.0±0.2				≤0.31
SYV-50-3-1	7/0.32	2.95±0.13		/	0.14±0. 01	5.0±0.2				≤0.24
SYV-50-3-3	1/0.90	2.95±0.13		/	0.14±0. 01	5.0±0.2				≤0.22
SYV-50-3-4	1/0.90	2.95±0.13		/	0.14±0. 01	5.0±0.2				≤0.22
SYV-50-3-5	1/0.90	2.95±0.13		软铜线	0.14±0. 01	5.8±0.2				≤0.22
SYV-50-3-41	1/0.90	2.95±0.13		软铜线	0.14±0. 01	5.8±0.2				≤0.22
SYV-50-5-1	1/1.40	4.80±0.20		/	0.14±0. 01	7.2±0.3				≤0.15
SYV-50-5-3	1/1.40	4.80±0.20		/	0.14±0. 01	7.2±0.3				≤0.15
SYV-50-5-4	1/1.40	4.80±0.20		软铜线	0.14±0. 01	7.9±0.3				≤0.15
SYV-50-5-41	1/1.40	4.80±0.20		软铜线	0.14±0. 01	7.9±0.3				≤0.15
SYV-50-7-1	7/0.75	7.25±0.25		/	0.19±0. 01	10.3±0.3				≤0.11
SYV-50-7-2	7/0.75	7.25±0.25		/	0.19±0. 01	10.3±0.3				≤0.11
SYV-50-7-3	7/0.75	7.25±0.25		软铜线	0.17±0. 01	11.0±0.3				≤0.11
SYV-50-7-4	7/0.75	7.25±0.15	软铜线	/	0.19±0. 01	10.3±0.3	≥5000		≤0.62**
SYV-50-7-6	7/0.75	7.25±0.15		软铜线	0.17±0. 01	11.0±0.3			≤0.62**
SYV-50-7-41	7/0.75	7.25±0.25		软铜线	0.17±0. 01	11.0±0.3			≤0.11
SYV-50-9-41	7/0.95	9.0±0.30		/	0.19±0. 01	12.2±0.4			≤0.095

*表示单线直径为近似值。
