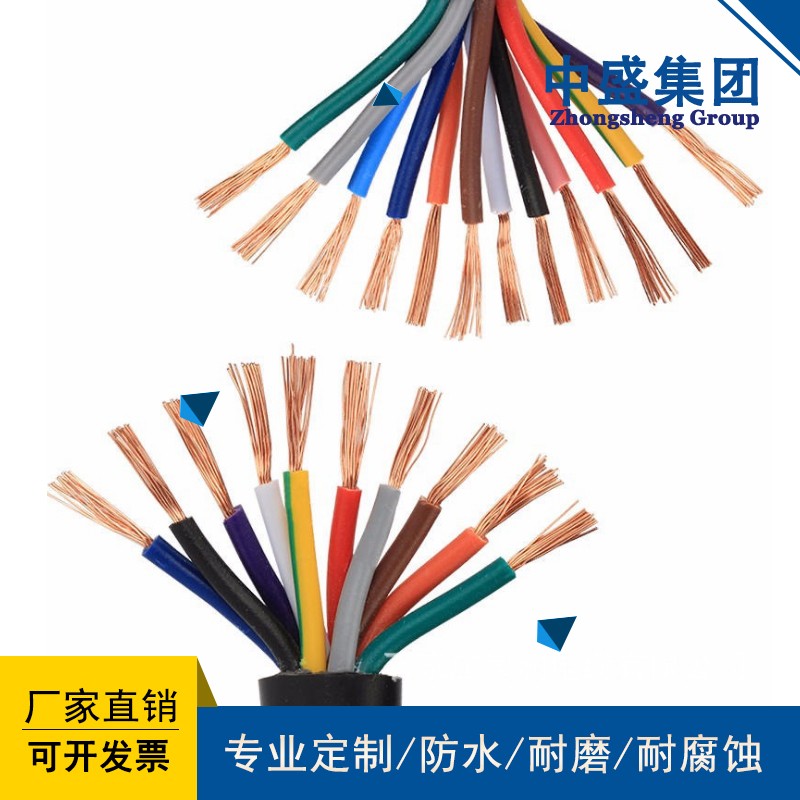

中盛铠装复合电缆CAT6+ZR+YJV 3*2.5

铠装复合电缆ZR-(CAT5E.UTP.4P+YJV-3*2.5)-纯铜是我厂主要产品之一，我厂是生产和销售铠装复合电缆ZR-(CAT5E.UTP.4P+YJV-3*2.5)-纯铜的制造商之一。如果

电话：0550-7855886
传真：0550-7855885
邮件：zsdqjt@163.com

产品说明

铠装复合电缆ZR-(CAT5E.UTP.4P+YJV-3*2.5)-纯铜
是我厂主要产品之一，我厂是生产和销售
铠装复合电缆ZR-(CAT5E.UTP.4P+YJV-3*2.5)-纯铜的制造商之一。如果想购买此产品请联系我厂销售部。本通信电缆适用于达夫工业广播对讲通讯系统装设时专用之缆线。
l       电源线及讯号线皆采用对绞方式制作，可有效消除长距离线上传输时外在环境所产生之讯号干扰。每一对通信线外层以铝箔加0.6mm单芯镀锡地线遮蔽，电源线外加铜网隔离。
每一芯电缆线上皆有清晰之色别且不易脱落，方便人员施工接续辨识。
MODEL CB-16为十六芯之通信专用电缆，内含三芯电源线及十三芯通讯线。
MODEL CB-19为十九芯之通信专用电缆，内含三芯电源线及十六芯通讯线。
可提供各种特殊材质及规格之缆线。


型号 CB-16
线对号数 1 2 3 4 5 6 7 8
AWG线规 14 18 18 18 18 18 18 18
导体构成股数/线径 41/0.25mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm
色别 di一芯线红(RD) 蓝(BL) 黑(BK) 绿(GN) 综(BM) 灰(GY) 黄(YE) 橙(OR)
di二芯线白(WH) 蓝白条(BL/WH) 黑白条(BK/WH) 绿白条(GN/WH) 棕白条(BM/WH) 灰白条(GY/WH) 黄白条(YE/WH)
di三芯线绿(GN)
用途电源及接地线 PAGE PARTY1 PARTY2 PARTY3 PARTY4 PARTY5 SPARE
绞法三绞对绞对绞对绞对绞对绞对绞单芯
绞距＜89mm ＜63mm ＜63mm ＜63mm ＜63mm ＜63mm ＜63mm ＜63mm
PVC绝缘厚度 0.75mm 0.70mm 0.70mm 0.70mm 0.70mm 0.70mm 0.70mm 0.70mm
PVC被覆厚度 1.8mm黑色
电缆完成外径 22mm
备注 1. 绝缘与被覆厚度误差值为正负10%以下。
2. di一对外层先以铜网编织遮蔽，除各对集合之外层以铝箔加0.6mm单芯镀锡地线遮蔽。

号型 CB-19
线对号数 1 2 3 4 5 6 7 8 9
AWG线规 14 18 18 18 18 18 18 18 18
导体构成股数/线径 41/0.25mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm 16/0.254mm
色别 di一蕊线红(RD) 蓝(BL) 橙(OR) 绿(GN) 综(BM) 灰(GY) 黄(YE) 黑(BK) 紫（PU）
di二蕊线白(WH) 蓝白条(BL/WH) 橙白条(OR/WH) 绿白条(GN/WH) 棕白条(BM/WH) 灰白条(GY/WH) 黄白条(YE/WH) 黑白条 (BK/WH) 紫白条 (PU/WH)
di三蕊线绿(GN)
用途电源及接地线(绿) PAGE PARTY1 PARTY2 PARTY3 PARTY4 PARTY5 SPARE and CONTROL SPARE or DATA LINE
绞法三绞对绞对绞对绞对绞对绞对绞对绞对绞
绞距＜89mm ＜63mm ＜63mm ＜63mm ＜63mm ＜63mm ＜63mm ＜63mm ＜63mm
PVC绝缘厚度 0.75mm 0.70mm 0.70mm 0.70mm 0.70mm 0.70mm 0.70mm 0.70mm 0.70mm
PVC被覆厚度 1.8mm黑色
电缆完成外径 26mm
备注 1.绝缘与被覆厚度误差值为正负10%以下。
2.di一对外层先以铜网编织遮蔽，除各对集合之外层以铝箔加0.6mm单芯镀锡地线遮蔽。
